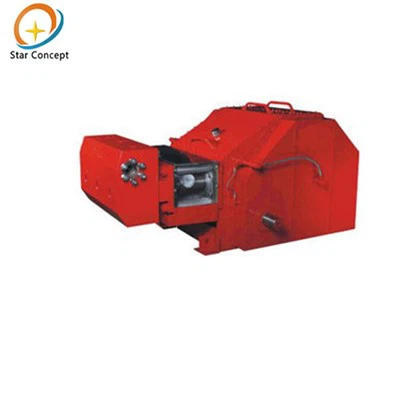

پمپ پلانجر تریپلکس 600S

توجه: پارامترها بر اساس راندمان حجمی 100% و راندمان مکانیکی 90% هستند.
جدول فرکانس ضربه، جابجایی انتهای هیدرولیک در موقعیت‌های مختلف دنده، و فشار در قدرت کامل آب (100%) برای هر جابجایی را نشان می‌دهد. این داده ها برای انتخاب مهندسان و اپراتورهای سایت چاه است. پمپ به طور متناوب تحت فشار حداکثر کار می کند. کارکرد مداوم در حداکثر فشار نباید از 1 ساعت تجاوز کند و در 80 درصد فشار حداکثر نباید از 3 ساعت تجاوز کند تا عمر مفید افزایش یابد.

1. پاور مونتاژ پمپ پلانجر تریپلکس 600S.

2. گیربکس مونتاژ 600S پمپ پلانجر تریپلکس

3. مونتاژ انتهایی هیدرولیک پمپ پلانجر تریپلکس 600S

4. مونتاژ لوله مکش پمپ پلانجر تریپلکس 600S

4.1 600مجموعه پایان قدرت پمپ پلانجر سه‌گانه S

انتهای قدرت شامل میل لنگ، میله های اتصال، سر متقاطع، میله های اتصال کوچک، یاتاقان ها، محفظه میل لنگ، محفظه سر متقاطع و جعبه پرکننده است.

4.1.1 مسکن انتهای برق

(1) محفظه از یک سازه فولادی جوش داده شده استفاده می کند و تحت درمان تنش{1}}تسکین قرار می گیرد.

(2) آستین های کشویی متقاطع برای جداسازی آسان پیچ می شوند.

(3) میل لنگ تحت حفاری دقیق قرار می گیرد.

4.1.2 میل لنگ

(1) طراحی یکپارچه، آهنگری فولاد آلیاژی.

(2) عملیات حرارتی و جلا داده شده است.

(3) توسط چهار رولبرینگ استوانه‌ای سنگین- پشتیبانی می‌شود.

4.1.3 کراس هد

ساخت چدن داکتیل با طرح کامل استوانه ای و شیارهای روغنی.

4.1.4 شاتون

ماشینکاری دقیق از فولاد ریخته‌گری شده-با استحکام بالا.

4.1.5. بوش های راهنمای متقاطع

طراحی شده به شکل‌های نیمه{0}}استوانه‌ای قابل تعویض، با دقت-که از چدن آلیاژی ماشین‌کاری شده است.

4.1.6. پین های شاتون

(1) ساخته شده از فولاد آلیاژی با عملیات سخت شدن سطح.

(2) پس از نصب در چهارراه با حلقه های نگهدارنده سوراخ استاندارد محکم می شود.

(3) دقت ماشینکاری- پس از عملیات حرارتی.

4.1.7. نمودار شماتیک پمپ پلانجر سه پلکس 600S مونتاژ پایان قدرت

4.2 مونتاژ گیربکس

مجموعه گیربکس در درجه اول شامل: محفظه جعبه دنده، دنده بزرگ، دنده کوچک، یاتاقان ها، صفحه فشار و غیره است.

4.2.1 مسکن

(1) دقت-حوصله پس از تنش-عملیات حرارتی تسکین دهنده فولاد با استحکام بالا-جوش داده شده.

(2) طراحی شفت موازی.

4.2.2. دنده بزرگ

(1) ماشینکاری دقیق-از فولاد آلیاژی-با استحکام بالا.

(2) سطوح دندانی-سخت شده و خاموش شده است.

(3) توسط دو-رولربرینگ مخروطی سنگین پشتیبانی می‌شود.

4.2.3. شفت پینیون

(1) ماشینکاری یکپارچه پس از عملیات حرارتی فولاد آلیاژی.

(2) سطوح چرخ دنده کربوره و خاموش شده است.

(3) توسط دو-رولربرینگ مخروطی سنگین پشتیبانی می‌شود.

4.2.4 شماتیک مونتاژ گیربکس

الف. گیربکس نصب شده در سمت چپ پمپ پلانجر تریپلکس 600S

ب. گیربکس نصب شده در سمت راست پمپ پلانجر تریپلکس 600S

لیست قطعات یدکی تصادفی (توسط پیستون) به شرح زیر است. شماره قطعات ممکن است بسته به قطر پیستون متفاوت باشد، اما مقادیر ثابت می مانند.

4.4 مونتاژ انتهایی هیدرولیک پمپ پلانجر تریپلکس 600S

انتهای هیدرولیک از بدنه سر پمپ، مجموعه بدنه سوپاپ، پیستون، بسته بندی، پوشش سوپاپ و سایر اجزا تشکیل شده است. همانطور که در شکل نشان داده شده است.

4.4.1 بدنه سر پمپ

(1) بدنه سر پمپ یک فورج فولادی آلیاژی با ساختار یکپارچه است.

(2) تحت عملیات حرارتی و آزمایش غیر مخرب-.

4.4.2 پلانجر

(1) ساخته شده از-فولاد کم کربن با پوشش پودری آلیاژی مقاوم به سایش برای افزایش مقاومت در برابر سایش و خوردگی.

(2) برای جداسازی آسان از طریق یک گیره به میله اتصال کوچک متصل می شود.

4.4.3 مونتاژ سوپاپ پمپ پلانجر تریپلکس 600S

(1) مجموعه های دریچه مکش و تخلیه یکسان هستند.

(2) دارای یک دریچه مخروطی هدایت شونده{1}}.

(3) حلقه مهر و موم شیر از لاستیک پلی اورتان ساخته شده است.

(4) فنر سوپاپ استوانه ای است.

4.4.4. بسته بندی پیستونی

(1) مونتاژ مهر و موم بسته بندی دقیق-.

(2) حلقه مفصل برنزی دقیق-.

(3) بسته بندی با ترکیبات مختلف برای رسانه های رایج از جمله اسید هیدروکلریک، سیمان، دوغاب شکسته، هیدروکربن ها، تولوئن و غیره مناسب است. در طیف وسیعی از دمای محیط و سیال عمل می کند.

لیست قطعات یدکی تصادفی (توسط پیستون) به شرح زیر است. شماره قطعات ممکن است بسته به قطر پیستون متفاوت باشد، اما مقادیر ثابت می مانند.
